SR工具盒

SR Kit（种植螺丝取出工具盒）

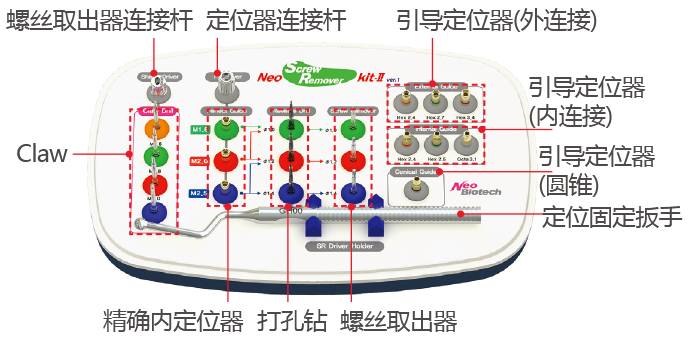

SR工具盒构成品

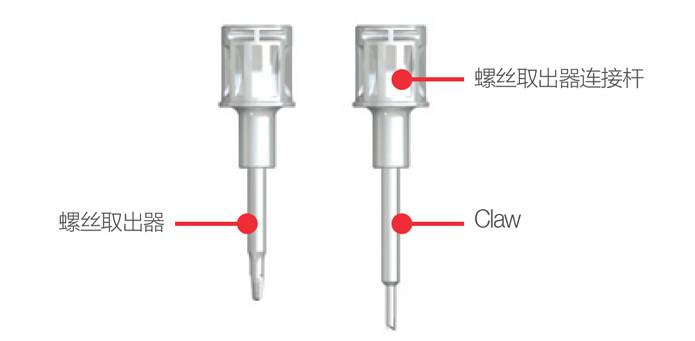

1、Claw

用于取出种植内部破损螺丝的器械。

        *无法通过Claw取出破损螺丝的情况下，使用打孔钻和螺丝取出器取出螺丝。

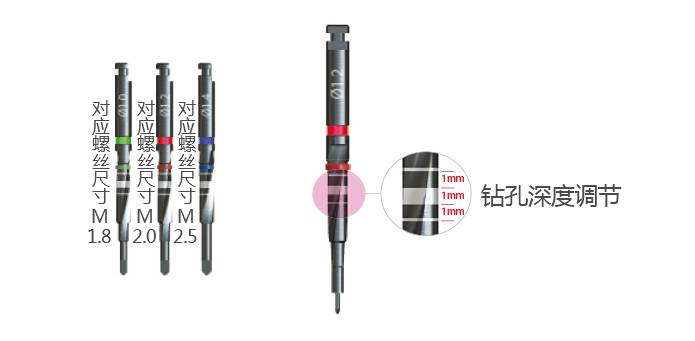

2、打孔钻

在螺丝破损面使用形成孔。

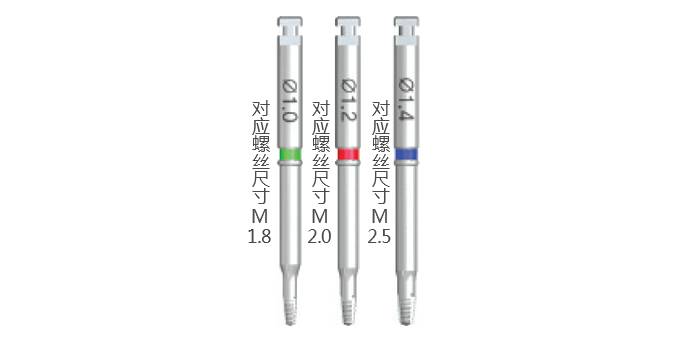

3、螺丝取出器

连接符合打孔钻形成的孔大小的螺丝取出器，逆时针低速(80rpm以下)旋转取出破损的螺丝。

            *螺丝取出器为增大旋转过程中取出螺丝的摩擦力而设计成锥形。

4、螺丝取出器连接杆

连接螺丝取出器，通过使用手或扭力扳手研制的器械。

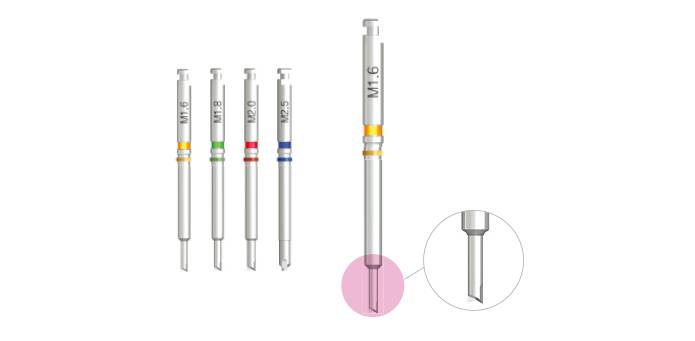

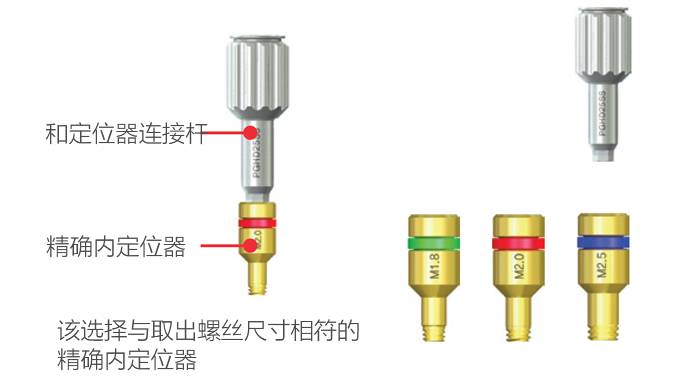

5、精确内定位器 & 定位器连接杆

使用定位器连接杆，将精确内定位器固定到植体内部，方便导入打孔钻。

*精确内定位器内部有停止环，使用打孔钻不会超过2mm以上。

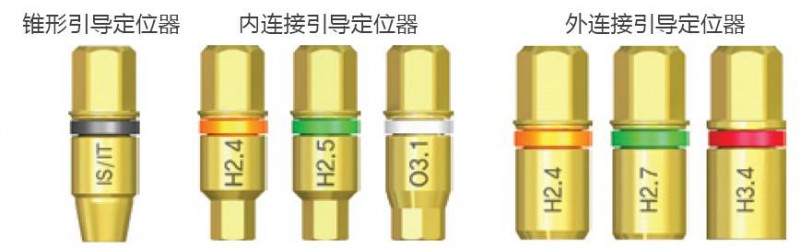

6、引导定位器

在用于无法使用精确内定位器时或种植体内螺丝下方2mm以下深度处破损时连接打孔钻使用起到导入作用。

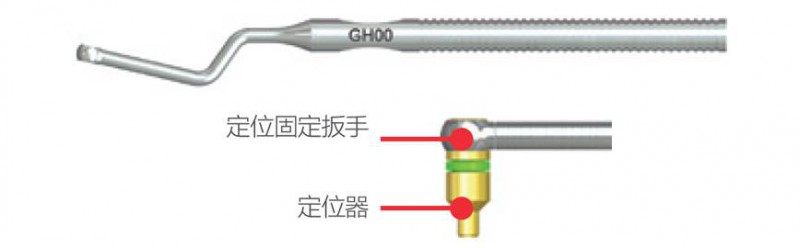

7、定位固定扳手

引导定位器连接定位固定扳手的3.5 Double Hex部分，手动固定到植体的上边。

SR工具盒使用指南

1、消毒：根据建议蒸汽灭菌条件对构成品进行灭菌消毒处理。

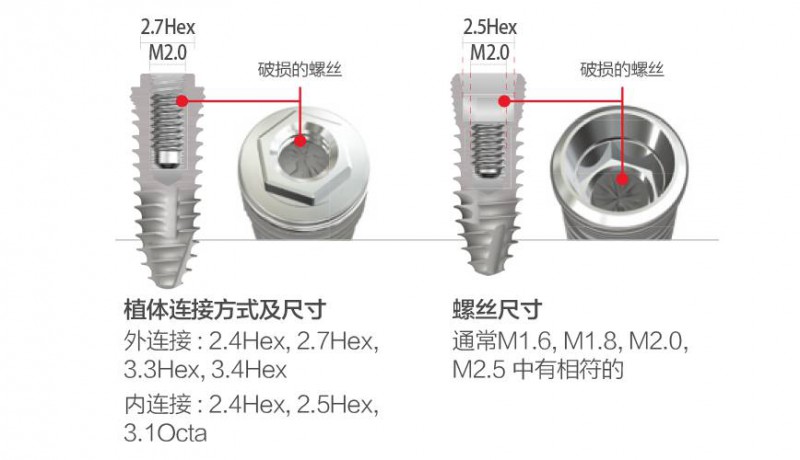

2、确认植体及螺丝尺寸规格。

3、取出流程

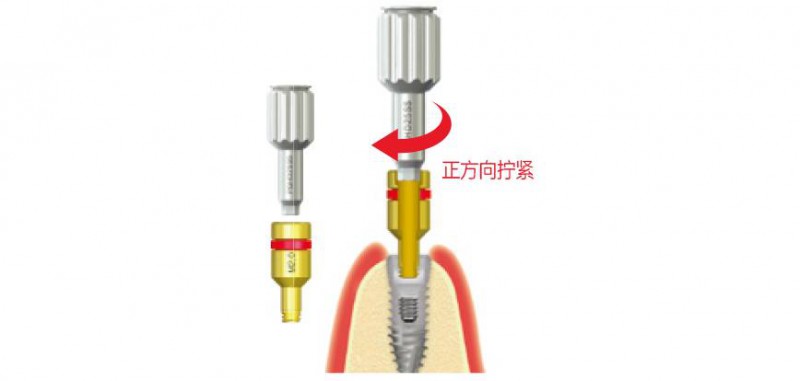

①使用定位器连接杆将精确内定位器固定到植体内部。

*不清楚植体螺母尺寸的情况下，精确内定位器从最大尺寸到最小尺寸进行试用，直到合适为止。

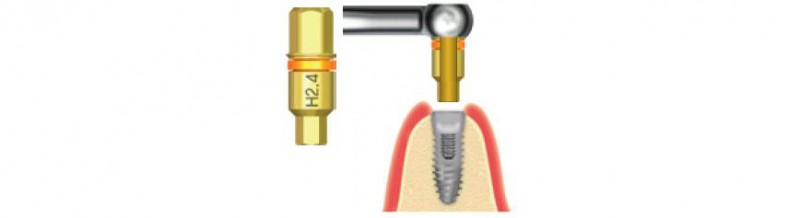

☆若无法使用精确内定位器或螺丝在植体内螺丝母下方2mm以上深度的地方发生破损时，根据植体的连接型选择适合引导定位器，安装定位固定扳手后连接到植体的上边。

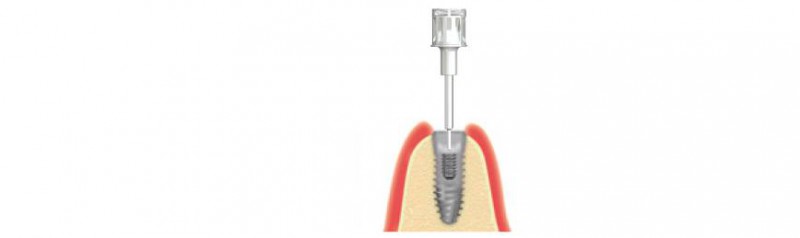

②使用Claw松动断裂螺丝。

☆若无法通过Claw取出破损螺丝，则需使用打孔钻和螺丝取出器取出螺丝的方式。

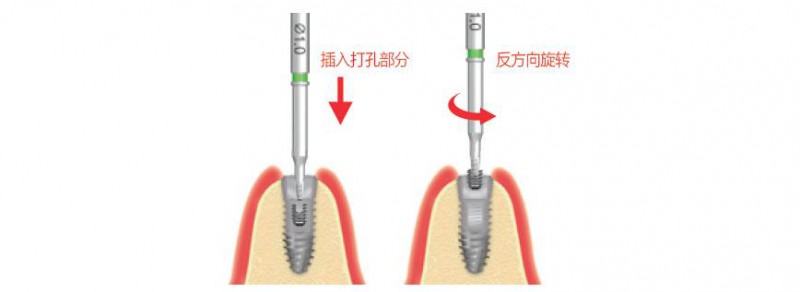

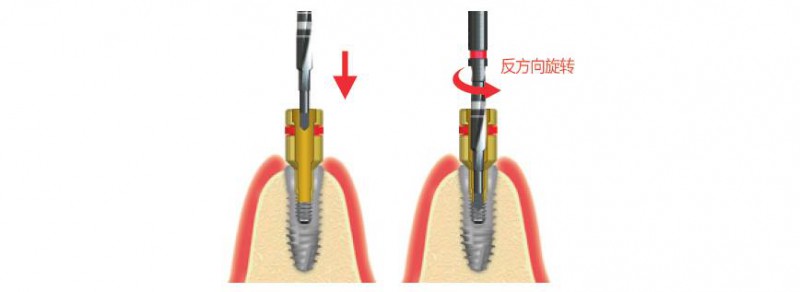

③使用螺丝取出器取出断裂的螺丝去除植体上边连接的定位器选取合适的螺丝取出器，连接种植机的手机后逆时针低速(80rpm以下)旋转取出螺丝。连接螺丝取出器和螺丝取出器连接杆手动拧出，或连接扭力扳手拧出。

portant; word-wrap: break-word !important;">

注意事项

1、建议精确内定位器连接扭力：15Ncm。

2、打孔钻(2,000rpm)和螺丝取出器(80rpm以下)需使用恰当的旋转速度。

3、打孔钻是一次性用品，禁止二次使用。

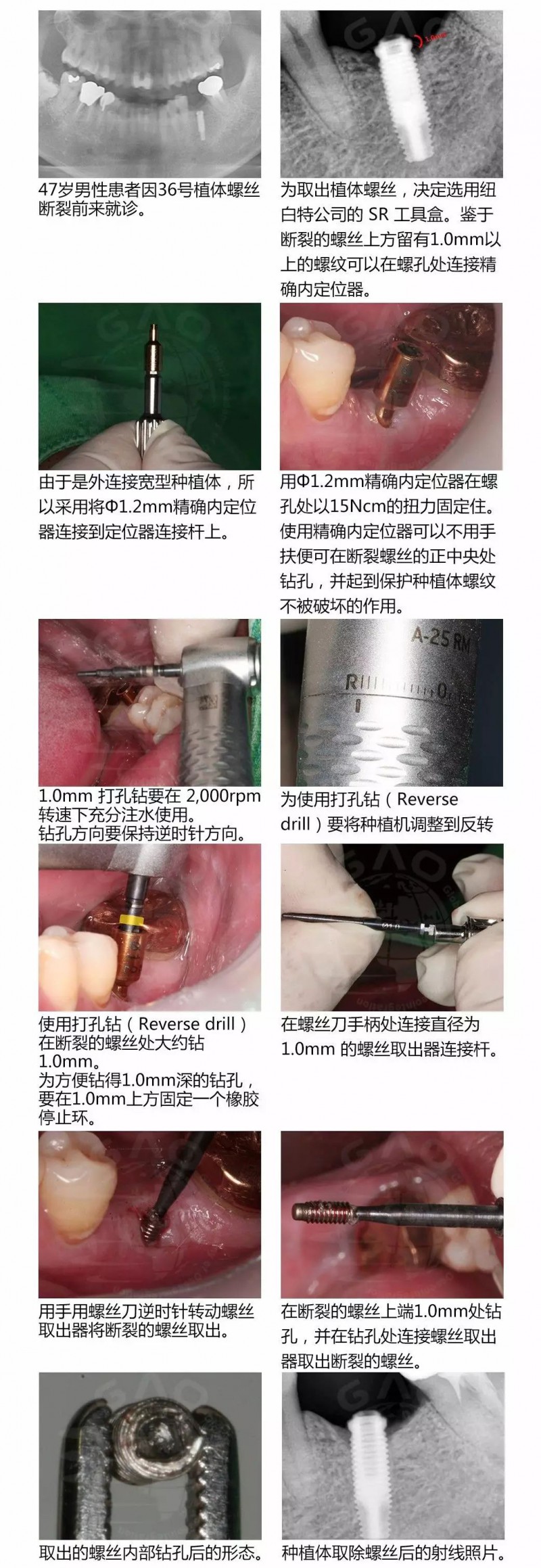

SR工具盒使用案例
