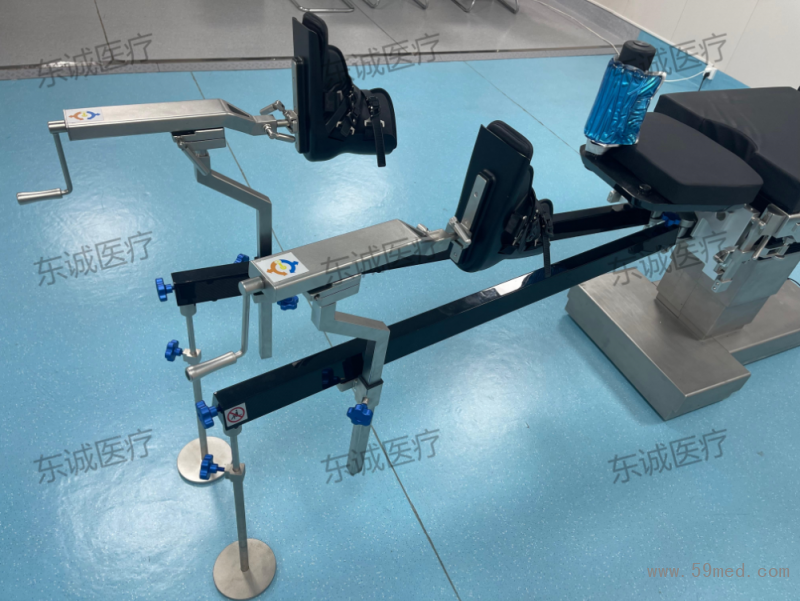

产品名称及型号:碳纤维骨科牵引架 Q4

一、产品特点:

此牵引架主体采用进口碳纤维复合材料，梯形碳纤维悬臂截面，消除传统矩形碳纤维悬臂成像是竖壁产生的阴影线可为术中提供无障碍的高投光成像。与手术床连接部分采用铝镁合金材质，保证高强度的同时减轻了整体重量，降低了医护人员在安装拆卸时的劳动强度。臀板模块化结构设计，可以在手术过程中保证足够承载位置的同时让C型臂造影更加方便灵活。独特的悬臂连接方式，使牵引架在手术时取消尾端支撑腿，更可在术中使悬臂更加灵活的适用不同手术体位的要求。基于人体工程学研发的牵引靴可更好的固定患者脚部，从而达到术中牵引的稳固、精确。

二、技术参数:

1.整体升降高度 随手术床升降

2.延伸杆外展 180°

3.延伸杆长度1400mm

4.牵引器水平位移≥1100mm

5.牵引器垂直位移≥380mm

6.牵引器水平旋转角度360°

7.牵引器竖向旋转角度±16°

8.牵引行程(快速)130mm

9.牵引行程≥240mm

10.牵引鞋转动角度360°

11.腿托位移≥1000mm



三、细节展示

1.T型碳纤维悬臂截面，消除传统矩形碳纤维悬臂成像是竖壁产生的阴影线

2.基于人体工程学研发的牵引靴配,合双级牵引，使术中牵引更加稳固、精确

3.臀板模块化结构设计，可以在手术过程中保证足够承载位置的同时让C型臂造影更加方便灵活
